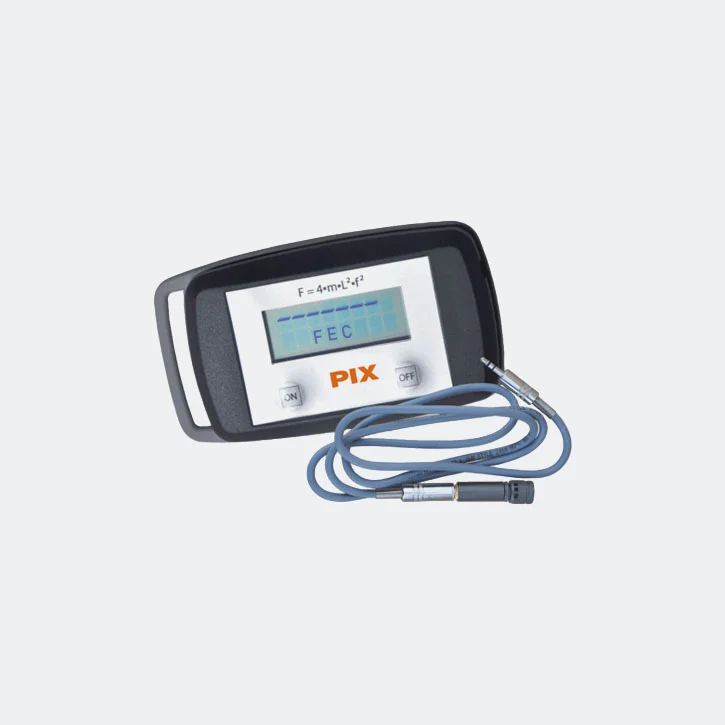

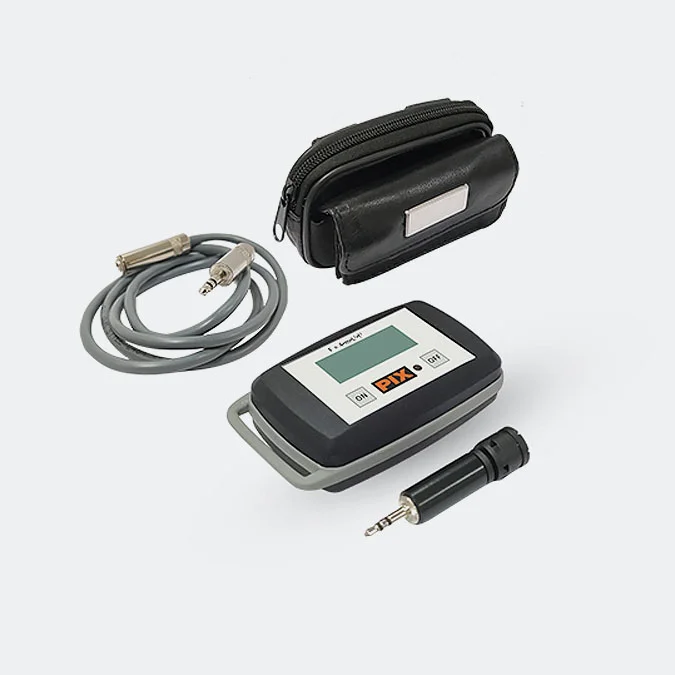

Frequenzmesser PIX-Digital Tension Meter
Messbereich von 10 bis 600 Hz.
Der Riemenspannungsmesser, auch als Frequenzmesser bezeichnet, ist ein Messwerkzeug, das verwendet wird, um die korrekte Spannung beim Einbau neuer Zahnriemen in Ihren Maschinen zu gewährleisten.
Er wurde entwickelt, um die Spannung im Antriebsriemen und Zahnriemen zu überprüfen, indem die Frequenz gemessen wird. Der PIX-Digital Tension Meter Frequenzmesser ist ein Gerät, das zur Kontrolle der Spannung im Antriebsriemen durch Messung der Frequenz verwendet wird. Dieses Produkt bietet universelle Anwendungsmöglichkeiten in der Maschinenkonstruktion, sowohl in der Automobilindustrie als auch in anderen technischen Maschinen. Der TT Mini kann sogar problemlos an schwer zugänglichen Stellen verwendet werden. Der PIX Digital Tension Meter kann für Keilriemen, Rippenbänder (Poly-V Riemen) und Zahnriemen eingesetzt werden. Es ist einfach und schnell, die Vorspannung zu überprüfen.
Bedienungsanleitung:
- Stecken Sie das Mikrofon entweder direkt oder über ein Verlängerungskabel in das Gerät. Schalten Sie das Gerät auf "ON".
- Die Symbole "A & M" erscheinen. ("M" wird nicht angezeigt, wenn das Mikrofon nicht angeschlossen ist).
- Platzieren Sie den Mikrofonkopf direkt über oder entlang des Seitenriemens unter Spannung am Mittelpunkt Ihres Riemenantriebs und lassen Sie den Zahnriemen vibrieren.
- Die Riemenspannungsmessung beginnt, sobald eine konstante Frequenz erreicht ist. Dies wird durch die LED in der Ecke des "ON"-Schalters angezeigt. Das Ergebnis wird in Hz auf dem LCD-Display angezeigt.
- Das Symbol "A" im Display wird durch Zahlen zwischen "1" und "4" ersetzt. Die Zahl repräsentiert die Anzahl der erfolgreichen Versuche. Wenn nach der Zahl "E" angezeigt wird, bedeutet dies, dass eine der Messungen außerhalb des Toleranzbereichs lag.
- Wenn "1" oder "E" angezeigt wird, wird dringend empfohlen, die Messung zu wiederholen, bis wieder "A" im Display erscheint.
- Der Wert auf dem Display muss mit der theoretischen (berechneten) Frequenz (Hz) verglichen werden. Die Riemenspannung sollte je nach Messergebnis angepasst und die Messung wiederholt werden, bis der berechnete Wert erreicht ist.
- Die Anzeige bleibt zwei Minuten lang sichtbar, danach schaltet sich das Gerät automatisch aus. Um das Gerät neu zu starten, drücken Sie die "ON"-Taste.
Technische Spezifikationen:
- Messbereich: 10-600 Hz
- Messgenauigkeit: von 10 bis 400 Hz = ± 1% von 400 bis 600 Hz = ± 2%
- Messmethode: Kontaktlose akustische Messung mit Hintergrundgeräuschunterdrückung
- Stromversorgung: 2 * 1,5V Mignon (LR06) AA
- Stromverbrauch: <25mA
- Display: LCD mit 2 Zeilen à 8 Zeichen
- Betriebstemperatur: 0 ° bis +50 °C
