Analoges Spannungsmessgerät

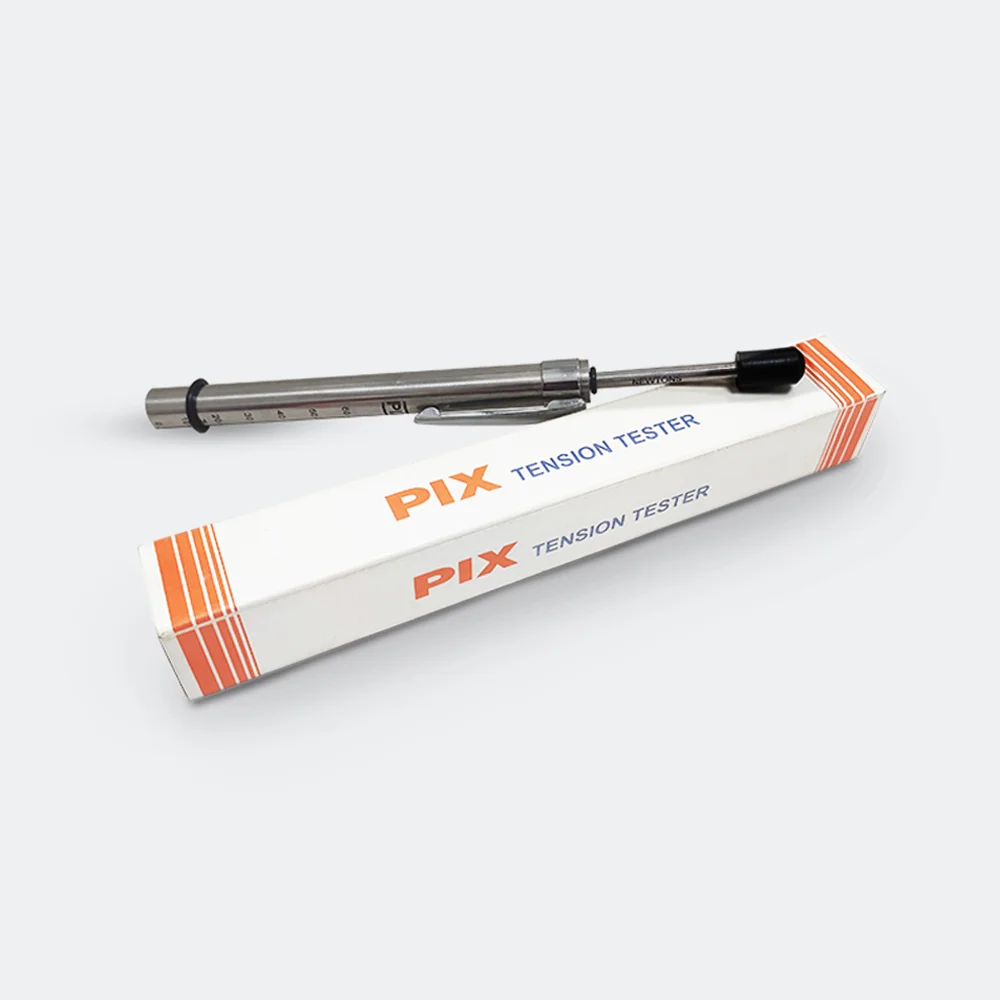

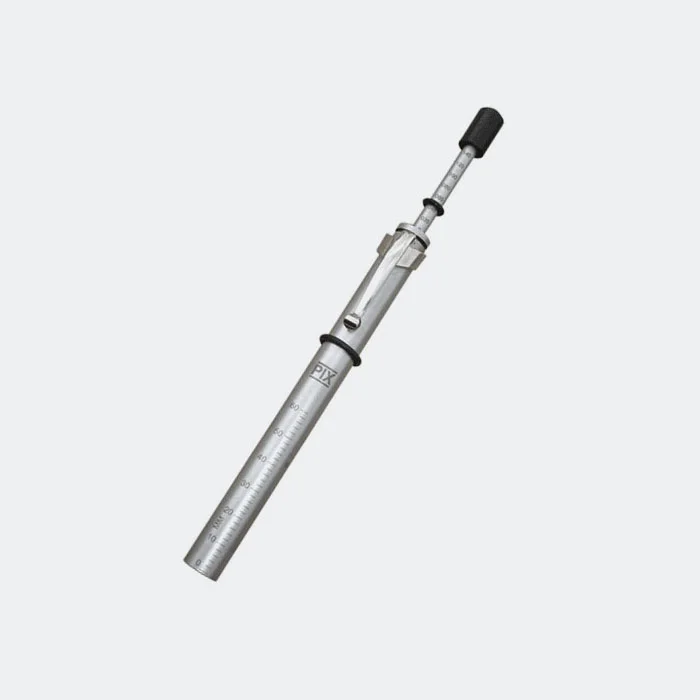

PIX-Analog Tension Tester - Bedienungsanleitung

Die richtige Spannung ist wichtig für eine optimale Kraftübertragung und eine lange Lebensdauer Ihrer Riemen. Für einen optimalen Betrieb eines Keilriemenantriebs sollte die Riemenspannung durch Messen des Abwinkelungsfaktors (N) mit einem Spannungsmessgerät überprüft werden.

Die Riemenspannung der meisten Antriebe kann mit hoher Zuverlässigkeit mithilfe des PIX-Analog Tension Testers kombiniert werden.

Dies ist die präziseste Methode, um die Riemenspannung manuell an jedem Riemenantrieb zu messen, der für Keilriemen, Rippenriemen und Zahnriemen geeignet ist.

Federbelastete Tensiometer verwenden eine Spannungsmethode, die auf den Prinzipien basiert, dass die Kraft, die erforderlich ist, um eine gegebene Spannung über eine gegebene Distanz zu verformen, mit der Riemenspannung zusammenhängt. Dies ist auch als Deformationsmethode bekannt und ermöglicht genaue Spannungswerte bei einer gegebenen Deformationsstrecke.

Die großen O-Ring-Messgeräte messen den Abwinkelungsabstand bis zu 6,5 cm oder die Riemenspannlängen bis zu 4000 mm. Erhältlich in drei Konfigurationen, die Abwinkelungskraftmessungen von 1 kg bis 45 kg ermöglichen. Es ist wichtig, dass der Abwinkelungsabstand sowie die Mindest- und Maximal-Abwinkelungskräfte vor der Verwendung berechnet werden. Verwendet mit Spannungswerten nach der "Formel" oder der Methode "Allgemein" oder dem Carlisle Drive Engineer, der den erforderlichen Abwinkelungsabstand sowie die Mindest- und Maximalspannungswerte für einen bestimmten Satz von Parametern berechnen kann. Es bietet eine einfache Möglichkeit, die Keilriemenspannung praktisch jederzeit zu messen, wenn der Antrieb nicht in Betrieb ist.
